TV Technik

    Sendefrequenzen:

     -13cm -Band 2329 MHz Horizontal an Kammerschlitzantenne (6dB Gewinn) mit 10 W ERP

     -9cm -Band 3432 MHz Horizontal Digital QPSK Schlitzstrahler nach DC0BV mit 6 Schlitzen 4W ERP (abgeschaltet, siehe Hinweis)

     -3cm -Band 10.240 MHz Horizontal an Kammerschlitzantenne (8dB Gewinn) mit 10 W ERP

     -Tonablage 5,5 MHz



    Empfangsfrequenzen:

     -23cm -Band 1284 MHz Vertikal an gestocktem Rundstrahler

     -3cm -Band 10.440 MHz Horizontal (10 GHz TX und RX an einer Antenne)

     -THz-Band (optischer Frequenzbereich 200nm-850nm), Eingabe ist zur Zeit im Testbetrieb und nur bei Dunkelheit aktiv

     -weitere Angaben dazu unter dem Link "Lasereingabe"

     -Tonablage für alle Eingaben 5,5 MHz

     -70cm Fonie 430,100 MHz FM (Rückruffrequenz)

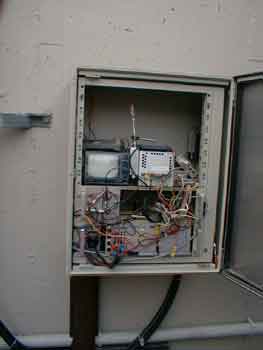

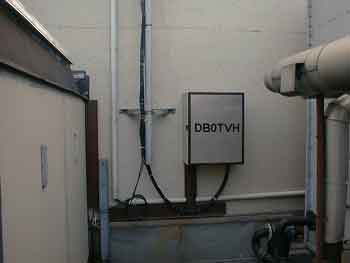

Schaltschrank mit der Technik des Relais		Einblick in das Innenleben

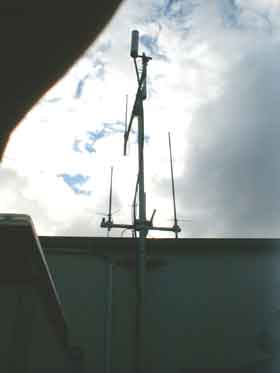

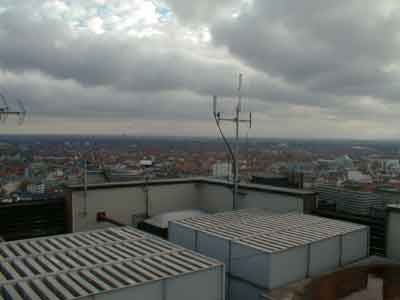

Antennen des Relais		Antennen des Relais
